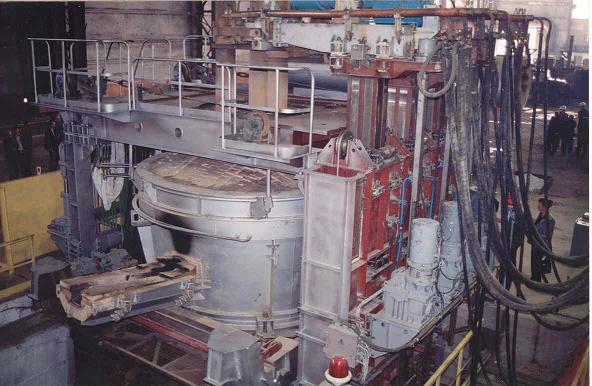

Электродуговые сталеплавильные печи номинальной вместимостью от 3 до 10т предназначены для выплавки углеродистых и легированных марок стали.
Электропечь устанавливается на индивидуальном фундаменте, как на нулевой отметке цеха, так и поднятой рабочей площадке.Загрузка металлошихты выполняется сверху после выката корпуса на тележке из-под свода в сторону рабочего окна. Слив металла и шлака осуществляется наклоном печи.
Основными составными частями печи являются механическое оборудование (с установленными на нем двигателями, пневмоцилиндрами, водяным охлаждением, смазкой и т.п.), электрооборудование питания и управления электродвигателями механизмов печи и электропечной трехфазовый трансформаторный агрегат, предназначенный для создания электрических дуг и управления ими.
Основные технические данные установки печь-ковш
| Вместимость, т номинальная максимальная |
5 7 |
| Способ загрузки | Корзиной через верх корпуса, который выкатывается на рабочую площадку цеха |
| Номинальная мощность трансформатора (тип ЭТЦП - 10000/10), МВА | 5 |
| Диаметр электрода, мм | 300 |
| Диаметр распада, мм | 900 |
| Рабочий объем печи (при новой футеровке), м3 | 6,138 |
| Глубина ванны, мм | 400 |
| Скорость поворота печи, град/сек | 1 |
| Ход электрододержателей, мм номинальный максимальный |
2000 2500 |
| Скорость перемещения электрододержателей, мм/сек | 19,2 |
| Расход охлаждающей воды, м3/ час на трансформатор на печь |
10 31 |
| Давление воздуха (рабочее) в цилиндре механизма зажима электрода, МПа | 0,35 |
